Reverse Engineering & Engineering

Vom Bestand über das CAD-Modell zur neuen Anlage

Mit eigenem 3D-Scanner erfassen wir Ihre Bestandsanlage millimetergenau und machen daraus belastbare Planungsgrundlagen.

Bestandszeichnungen stimmen selten mit der Wirklichkeit überein. Wer Umbauten auf alten Plänen aufbaut, riskiert Kollisionen, Nacharbeit und verlängerte Stillstände. L+K erfasst den realen Zustand, überführt ihn ins CAD und plant Ihre Änderung exakt passend – damit vorgefertigte Bauteile beim Einbau auch wirklich passen. Dafür sorgen auch Prüfscans in der Fertigung: Wir gleichen gefertigte Bauteile mit dem Modell ab, bevor sie die Werkstatt verlassen.

SCANPROJEKT ANFRAGEN →
Reverse Engineering

Bestand erfassen – mit Scanner und Flächenrückführung.

Für die Erfassung setzen wir 3D-Scanner der Firma Artec ein. Die Scandaten führen wir mit Geomagic Design X in saubere, bemaßbare CAD-Geometrie zurück – als Grundlage für Nachfertigung, Ersatzkonstruktion und Umbauplanung.

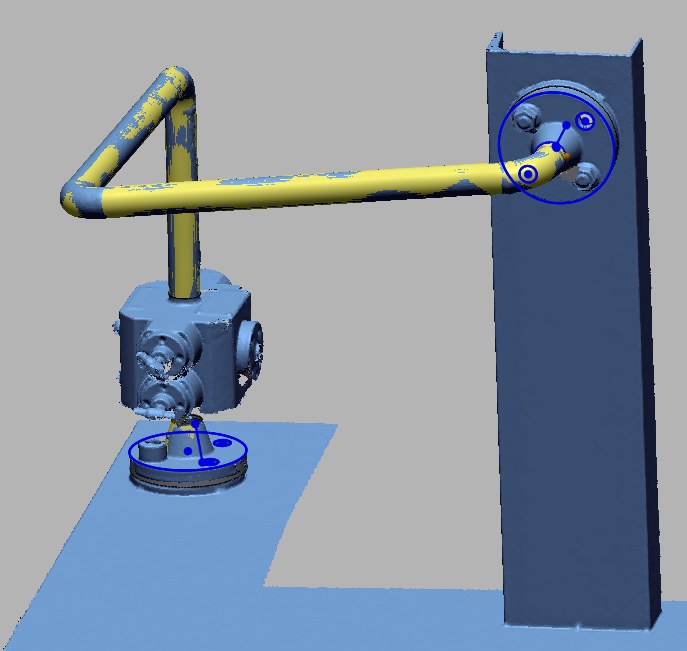

Gezeichnete und gefertigte Rohrleitung übereinandergelegt

Soll-Ist-Abgleich: Die gezeichnete Rohrleitung und der Scan der gefertigten Rohrleitung werden übereinandergelegt. So sehen wir vor dem Einbau, ob das Bauteil real passt.

Engineering

Planung neuer Module – im Bestand oder auf der grünen Wiese.

Im Engineering planen wir verfahrenstechnische Module einschließlich Stahlbau und Rohrleitungsbau nach Kundenspezifikation – entweder zur Integration in einen bestehenden Anlagenkomplex oder als Neuanlage auf der grünen Wiese.

Wir arbeiten mit M4 PLANT von CAD Schroer, Autodesk Inventor und AutoCAD sowie Navisworks und ReCap für Koordination, Kollisionsprüfung und Punktwolken.

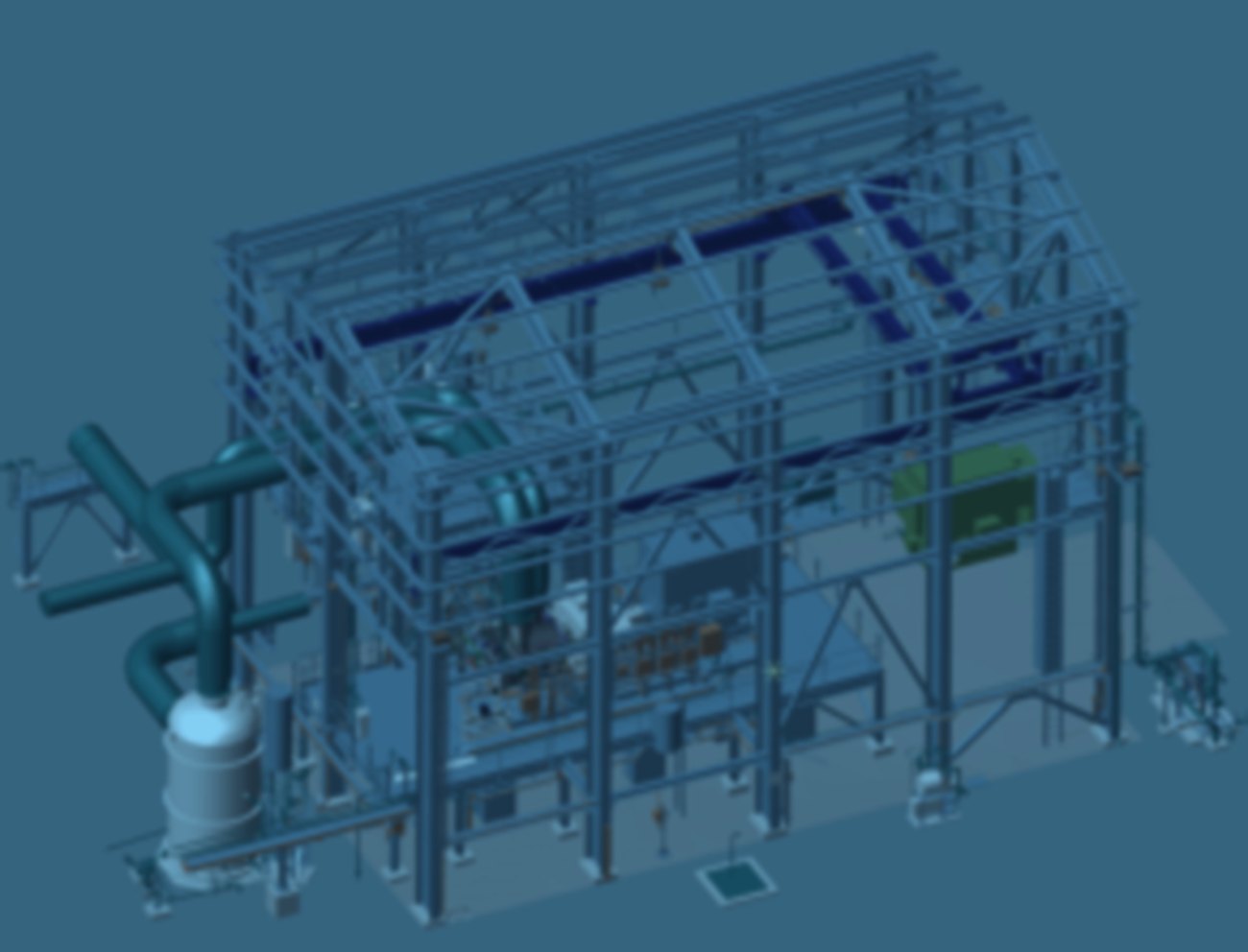

Verfremdete Ansicht eines 3D-Anlagenmodells mit Stahl- und Rohrleitungsbau
Werkzeuge

Unsere Software und Hardware.

Scan

Artec 3D-Scanner

Mobile Erfassung von Bauteilen, Rohrleitungen und Baugruppen vor Ort und in der Fertigung.

Rückführung

Geomagic Design X

Vom Netz zur parametrischen CAD-Geometrie – für Nachfertigung und Ersatzkonstruktion.

Anlagenplanung

M4 PLANT · Inventor · AutoCAD

3D-Anlagen-, Stahl- und Rohrleitungsplanung, Bauteilkonstruktion und Fertigungszeichnungen.

Koordination

Navisworks · ReCap

Punktwolkenaufbereitung, Modellzusammenführung und Kollisionsprüfung.

So arbeiten wir

Sechs Schritte vom Bestand zum passenden Einbau.

  1. Bestandserfassung vor Ort3D-Laserscan von Rohrleitungen, Modulen, Stahlbau und Aufstellflächen mit unserem eigenen Scanner
  2. PunktwolkeRegistrierung und Aufbereitung der Scandaten zu einem vollständigen digitalen Abbild
  3. CAD-ModellRückführung in native, bemaßbare 3D-Geometrie als Grundlage für Planung und Fertigung
  4. Planung & KollisionsprüfungNeue Leitungsführung, Ersatzkonstruktionen und Anschlüsse direkt im Bestandsmodell
  5. VorfertigungIsometrien und Fertigungszeichnungen; Bauteile werden passgenau in der Werkstatt vorgefertigt und per Scan gegen das CAD-Modell geprüft
  6. Einbau vor OrtKurze Montagefenster, weil die Teile passen
Planung sichtbar machen

Bestand und Entwurf im Zusammenspiel.

Punktwolke und CAD-Modell übereinandergelegt: So wird sichtbar, wo die neue Planung exakt auf den realen Bestand trifft – Flansch für Flansch, Anschluss für Anschluss.

Die Animation oben zeigt den Ablauf an einer Musteranlage: vom Laserscan über das CAD-Modell bis zum Austausch von Bestandskomponenten, getrennt an den Flanschverbindungen und ersetzt mit identischen Anschlussmaßen.

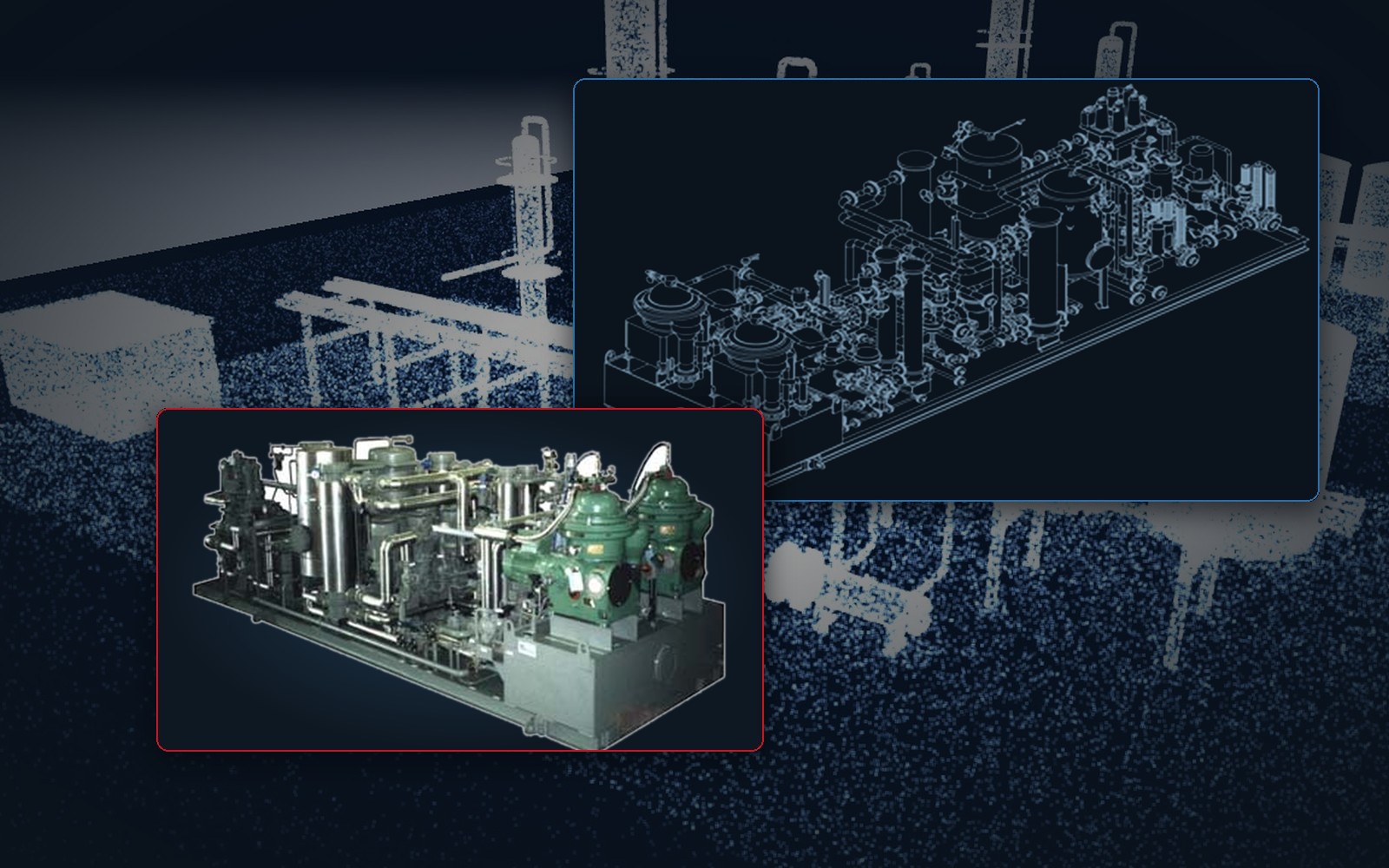

Punktwolke mit überlagertem CAD-Modell
Aus unserer Konstruktion

Vom 3D-Modell zur fertigen Anlage.

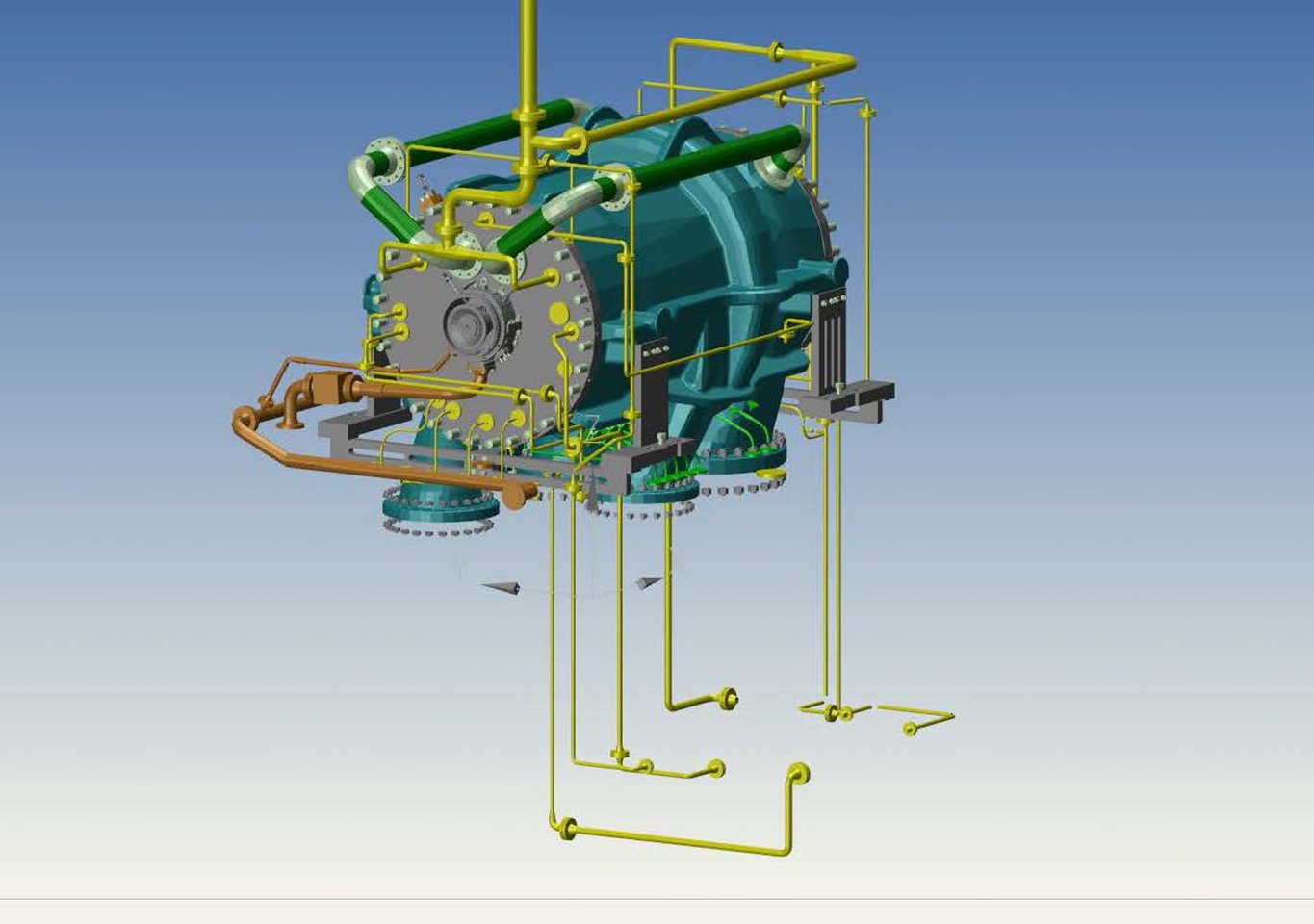

3D-Modell eines Maschinenmoduls mit Rohrleitungsführung
3D-Modell eines Maschinenmoduls mit Rohrleitungsführung

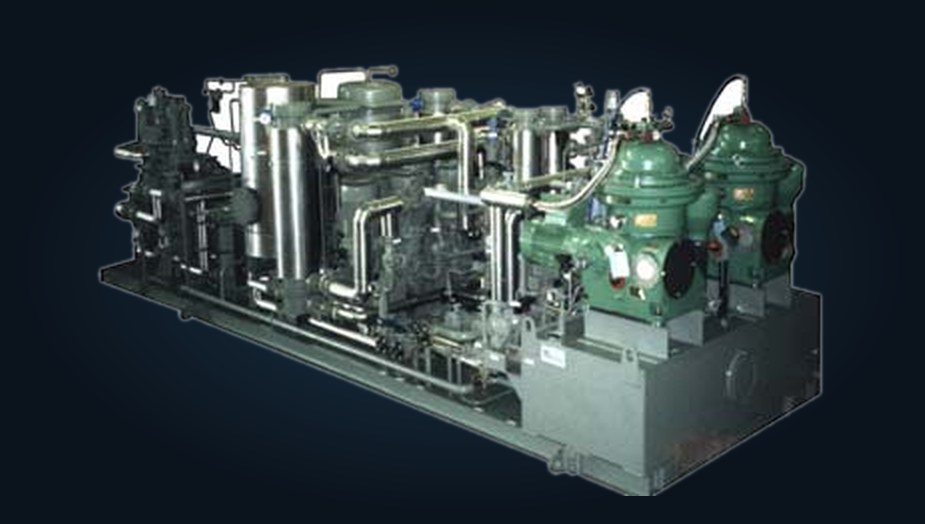

Separatormodul – Entwicklung unseres Geschäftsführers
Separatormodul – Entwicklung unseres Geschäftsführers

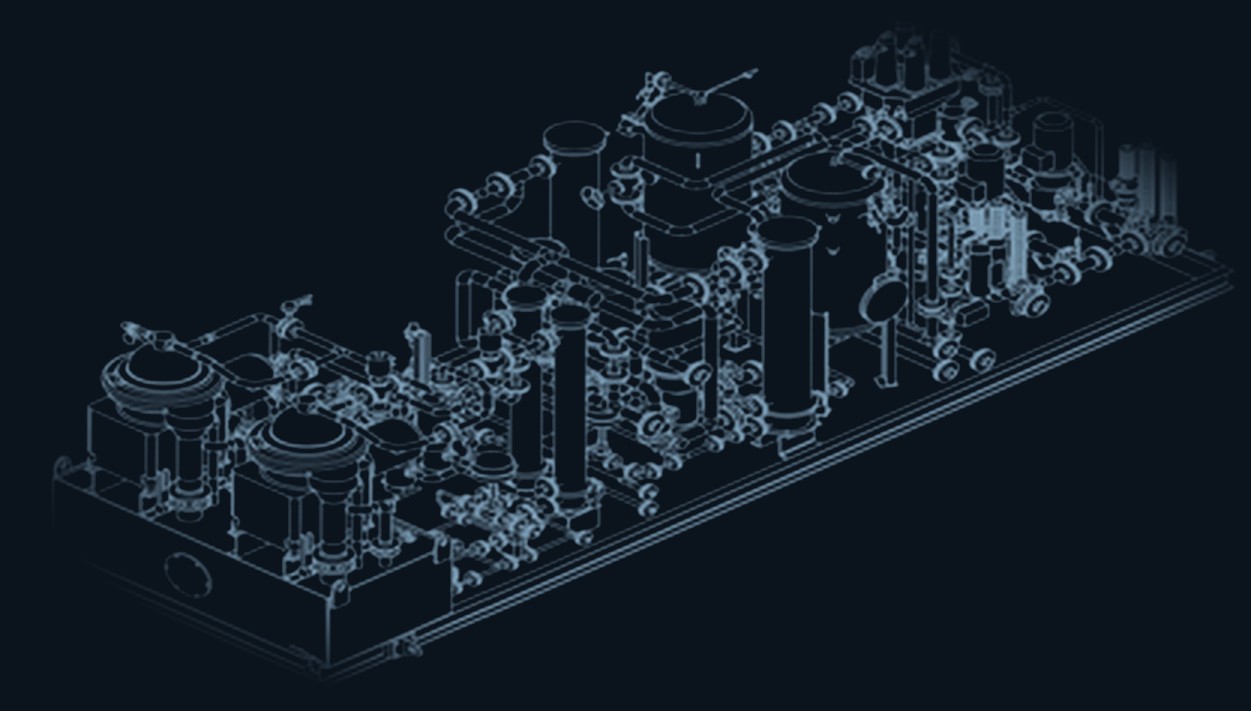

Dasselbe Modul als 3D-Konstruktion
Dasselbe Modul als 3D-Konstruktion
Typische Anwendungen
  • Prozessgas- und Ölverrohrungen in bestehenden Anlagen
  • Ersatzkonstruktionen für obsolete Komponenten
  • Erweiterungen und Umbauten bei laufendem Betrieb
  • Digitale Dokumentation von Altanlagen ohne aktuelle Zeichnungen
Ihr Nutzen
  • Planungssicherheit statt Aufmaß-Risiko
  • Deutlich kürzere Stillstands- und Montagezeiten
  • Weniger Nacharbeit auf der Baustelle
  • Ein digitales Anlagenmodell für künftige Projekte
Ihr nächstes Projekt

Sie planen einen Umbau in einer Bestandsanlage oder ein neues Modul?

Sprechen Sie uns frühzeitig an. Wir besprechen mit Ihnen den Scanumfang, den Zugang zur Anlage und das gewünschte Ergebnis – vom reinen Bestandsmodell bis zur montagefertigen Lösung.
